燃烧设备处理流程及原理
一、处理流程
1. 油烟分离：过滤掉废气中的油滴和颗粒物
2. 静电吸附：处理废气中带电荷的小分子
3. 反向阀：气体反向阀使气体定向不反流。
4. 防暴室：室体用高炭钢制造达到15P会自动打开泄气口由烟道排出。
5. 单项阀：小型气体定向阀。
6. 燃烧室：RCO:炉膛温度400℃,RTO:炉膛温度800℃
7. 回流预热通道：节能，不浪费热量，也可利用于其他热源。
8. 冷凝室：水冷降温。

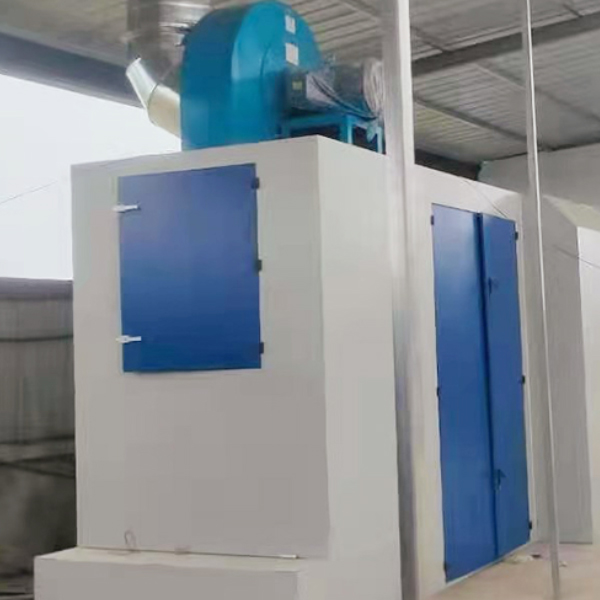

二、处理原理废气处理设备组集合了油烟分离器、静电吸附装置、燃烧装置、冷凝装置及风机电控装置于一体，用户只要配制相应的管道及吸风罩，接入电源即可使用。特别对于分散的设备、不同时运行的设备的废气过滤，不但简化了设计，而且可以大大节约投资费用、运转费用以及能源消耗。
1、油烟分离器原理
废气进入分离器后，依靠水中形成微小气泡，携带絮粒上浮，再进入初效过滤层，将油滴和粗颗粒物分离，过滤率为40%，随后进入中效过滤层，过滤掉中等大小的油滴和颗粒物，过滤率为70%，最后再进入高校过滤层，过滤掉细小的油滴和颗粒物，过滤率为90%。隔离出来的油滴和残渣经回流槽流回分离器罐底。
2、静电吸附原理
当一个带有静电的物体靠近另一个不带静电的物体时，由于静电感应，没有静电的物体内部靠近带静电物体的一边会集聚与带电物体所携带电荷相反极性的电荷（另一侧产生相同数量的同极性电荷），由于异性电荷互相吸引，就会表现出“静电吸附”现象。
利用静电发生器产生的静电施加在要吸附的物体上，物体立即带上静电并吸附在物体上，使原来不平整如四周向上翘起不平的物体如无织布、纸等加上静电后能平整地吸附在金属板、木板等上以便进行下一步的操作，这种方法在钢材生产、木材生产和模具行业等中有广泛的应用。
利用静电发生器对物体施加静电以产生吸附作用在其它行业也有很多应用，使用时可以根据情况调节静电发生器的输出的高低来调节吸附力的大小。
有机废气燃烧装置原理
含颗粒物的有机废气由进气口→预热室→气体反向阀→防爆室（气体在线检测系统）→单项阀→燃烧室（燃烧加热装置）→冷凝室。设备燃烧室的温度已经能达到1000℃，绝大多数的VOC气体在500℃就能够完全处理。
于特殊的化工气体，客户可根据需要选用化学处理过滤器。本活性炭废气处理设备内配有强大的紧凑型高性能涡流风机 有机气体、油漆涂料废气及实验室废气处理。根据废气的性质及场所选用合适的过滤器、填料以及其排列的次序，如：处理化工气体选用化学树脂过滤器；洁净室选用高效过滤器等。当处理高浓度有机废气时，应根据实际情况对滤料或填料进行组合。
三、功率、风量对应表
| 功率（kw） | 风量（m3/h) |
| 7.5 | 8000 |
| 11 | 12000 |
| 15 | 15000 |
| 18.5 | 20000 |
| 22 | 28000 |
| 30 | 38000 |
| 45 | 50000 |
| 75 | 60000 |
| 95 | 68000 |
